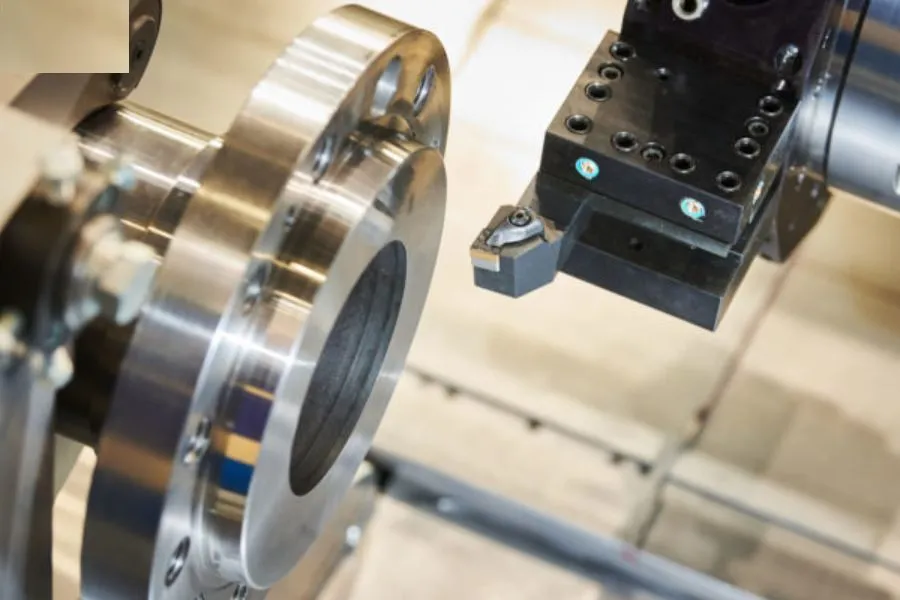

Gia Công Mặt Bích Inox
Tôi là kỹ sư kết cấu ống thép với hơn 10 năm kinh nghiệm thi công hệ thống công nghiệp – bao gồm PCCC, dầu khí, xử lý nước và HVAC. Inox Kim An Khánh đã đồng hành cung cấp hàng nghìn mặt bích inox (304/316) tiêu chuẩn quốc tế với chất lượng vượt trội. Trong bài viết này mình sẽ giúp bạn hiểu rõ từng loại tiêu chuẩn, quy trình gia công và cách chọn mặt bích đúng nhất cho dự án cụ thể.
QUY TRÌNH CHUẨN BỊ VẬT LIỆU GIA CÔNG MẶT BÍCH INOX
Vật liệu chế tạo mặt bích: Thường dùng thép carbon, thép không gỉ, hợp kim.
Gia công mặt bích inox: Sử dụng tấm inox 304 hoặc tấm inox 316.
Yêu cầu vật liệu đảm bảo chất lượng:
- Đáp ứng yêu cầu kỹ thuật sản phẩm: Độ bền, Độ chịu nhiệt, Độ chịu ăn mòn, Độ cứng, Độ dẻo
- Phù hợp điều kiện hoạt động hệ thống ống: Áp suất, Nhiệt độ, Độ ẩm, Chất lượng chất lỏng/khí
- Giá thành hợp lý: Phù hợp ngân sách dự án.
- Khả năng gia công tốt: Không quá cứng/mềm.
- Khả năng tái chế/tái sử dụng: Giảm tác động môi trường (nếu có).
- Đáp ứng tiêu chuẩn & quy định: ANSI, EN, JIS, ...
- Thương hiệu uy tín: Đảm bảo chất lượng.
QUY TRÌNH GIA CÔNG MẶT BÍCH INOX CHI TIẾT
Gia công mặt bích inox: Các bước chính: đánh bóng, mài, khoan lỗ, tạo rãnh, phay. Thực hiện trên máy móc chuyên dụng để đảm bảo độ chính xác và độ bền.
CÁC CÔNG ĐOẠN GIA CÔNG MẶT BÍCH:
1. Cắt Vật Liệu:
- Mục đích: Tạo phôi kích thước mong muốn.
-
Công cụ: Máy cắt plasma hoặc máy cắt laser.
2. Đánh Bóng và Mài:
- Mục đích: Loại bỏ vết nứt, làm phẳng bề mặt.
- Công cụ: Đá mài, bánh xe mài, máy mài.
- Mục đích: Tạo lỗ đường kính chính xác, phù hợp ống/thiết bị kết nối.
- Công cụ: Máy khoan.
4. Tạo Rãnh:
- Mục đích: Tăng độ bám dính cho phớt/vòng đệm cao su.
-
Công cụ: Máy phay, máy tiện.
5. Phay Mặt Bích:
- Áp dụng: Một số loại mặt bích phẳng.
- Mục đích: Đạt độ chính xác cao nhất.
- Công cụ: Máy phay
KIỂM TRA CHẤT LƯỢNG MẶT BÍCH INOX SAU GIA CÔNG
Mặt bích gia công xong cần KIỂM TRA CHẤT LƯỢNG nghiêm ngặt. Chỉ mặt bích ĐẠT TIÊU CHUẨN mới xuất xưởng.
Các biện pháp kiểm tra chất lượng mặt bích inox:
1. Kiểm tra Độ Chính Xác Kích Thước
2. Kiểm tra Độ Bền
3. Kiểm tra Độ Bám Dính
4. Kiểm tra Độ Bóng
5. Kiểm tra Vật Liệu
ĐÁNH DẤU MẶT BÍCH
Đánh dấu mặt bích: Quy trình QUAN TRỌNG trong sản xuất. Đảm bảo SỬ DỤNG ĐÚNG CÁCH và AN TOÀN hệ thống đường ống.
Thông tin CẦN CÓ khi đánh dấu mặt bích:
- Tên sản phẩm
- Kích thước
- Áp suất
- Tiêu chuẩn
- Thông tin nhà sản xuất
Quy định đánh dấu: KHÁC NHAU theo:
- Quốc gia
- Tiêu chuẩn ngành công nghiệp
Tiêu chuẩn MSS SP-25: PHỔ BIẾN để đánh dấu mặt bích. Quy định cụ thể:
-
Đường kính trong (ID):
- Ký hiệu: “ID”
- Thông tin kèm theo: Kích thước đường kính trong
-
Đường kính ngoài (OD):
- Ký hiệu: “OD”
- Thông tin kèm theo: Kích thước đường kính ngoài
-
Độ dày (THK):
- Ký hiệu: “THK”
- Thông tin kèm theo: Kích thước độ dày
-
Tiêu chuẩn kết nối (STANDARD):
- Ký hiệu: “STANDARD”
- Thông tin kèm theo: Mã tiêu chuẩn kết nối
-
Áp suất (PRESSURE CLASS):
- Ký hiệu: “PRESSURE CLASS”
- Thông tin kèm theo: Mã áp suất
-
Vật liệu (MATERIAL):
- Ký hiệu: “MATERIAL”
- Thông tin kèm theo: Mã vật liệu
-
Số lỗ bắt buộc (NUMBER OF HOLES):
- Ký hiệu: “NUMBER OF HOLES”
- Thông tin kèm theo: Số lỗ bắt buộc
Nắm rõ Tiêu chuẩn & Yêu cầu Kỹ Thuật: Đảm bảo mặt bích ĐÁP ỨNG ĐỦ QUY ĐỊNH trong sản xuất.
Với tiêu chuẩn kỹ thuật rõ ràng, quy trình gia công chuyên nghiệp và hơn hai thập kỷ đồng hành cùng khách hàng, Inox Kim An Khánh là địa chỉ đáng tin cậy để bạn đặt gia công mặt bích inox theo yêu cầu. Liên hệ ngay để gửi bản vẽ hoặc yêu cầu kỹ thuật – Mình sẵn sàng tư vấn chọn vật liệu, tiêu chuẩn và cấu hình phù hợp nhất với hệ thống của bạn.
