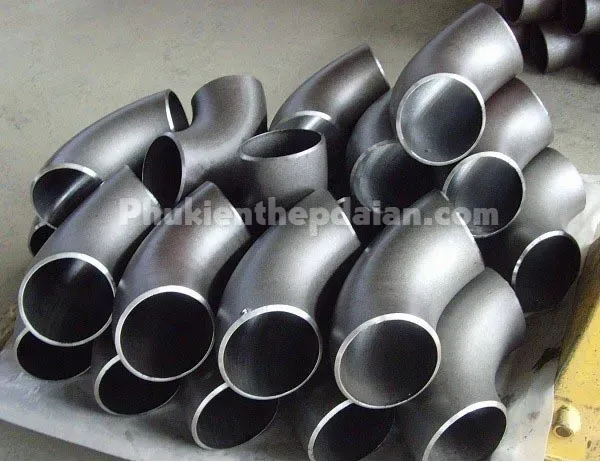

Quy cách và kích thước cút thép theo tiêu chuẩn ASTM, JIS, DIN, ANSI
Trong thiết kế và thi công hệ thống đường ống, rất nhiều sự cố rò rỉ hoặc giảm tuổi thọ không xuất phát từ chất lượng cút thép mà đến từ việc chọn sai quy cách. Chỉ cần sử dụng cút có độ dày (Schedule) thấp hơn yêu cầu, bán kính cong không phù hợp hoặc tiêu chuẩn kết nối không đồng nhất với đường ống, toàn bộ hệ thống có thể phát sinh tổn thất áp suất, rung động hoặc hư hỏng sau một thời gian vận hành.
Đó là lý do các dự án cơ điện (MEP), PCCC, dầu khí, hóa chất hay nhà máy công nghiệp luôn quy định rất rõ tiêu chuẩn sản xuất cút thép ngay từ giai đoạn thiết kế. Bài viết dưới đây sẽ giúp bạn hiểu cách đọc quy cách cút thép, sự khác biệt giữa các tiêu chuẩn quốc tế và lựa chọn đúng sản phẩm cho từng điều kiện làm việc.
Quy cách cút thép gồm những thông số nào?
Không ít người cho rằng chỉ cần chọn đúng đường kính DN là có thể lắp đặt cút thép. Trên thực tế, một cút thép đạt tiêu chuẩn phải được xác định đồng thời bởi nhiều thông số kỹ thuật:
- Đường kính danh nghĩa (DN hoặc NPS).
- Đường kính ngoài (OD).
- Độ dày thành cút theo Schedule (SCH).
- Góc chuyển hướng: 45°, 90° hoặc 180°.
- Bán kính cong (Long Radius hoặc Short Radius).
- Tiêu chuẩn sản xuất.
- Vật liệu chế tạo.
- Áp suất làm việc. Việc đồng bộ toàn bộ các thông số này giúp hệ thống kín khít, giảm tổn thất áp suất và đảm bảo khả năng chịu tải lâu dài.
Vì sao tiêu chuẩn sản xuất cút thép quan trọng?
Mỗi quốc gia hoặc khu vực công nghiệp đều xây dựng bộ tiêu chuẩn riêng nhằm kiểm soát chất lượng vật liệu, kích thước và khả năng chịu áp lực của phụ kiện đường ống. Khi lựa chọn đúng tiêu chuẩn, bạn sẽ đảm bảo:
- Kích thước đồng bộ với đường ống.
- Độ dày đúng thiết kế.
- Khả năng chịu áp lực theo yêu cầu.
- Thuận lợi khi thay thế hoặc mở rộng hệ thống.
- Đáp ứng tiêu chuẩn nghiệm thu của dự án.
Các tiêu chuẩn cút thép được sử dụng phổ biến hiện nay
- ASTM – Tiêu chuẩn vật liệu được sử dụng rộng rãi nhất
ASTM là bộ tiêu chuẩn của Hoa Kỳ, được áp dụng phổ biến trong các hệ thống công nghiệp trên toàn thế giới. Đối với cút thép, hai tiêu chuẩn vật liệu thường gặp là:
- ASTM A234 WPB: cút thép carbon dùng cho hệ thống chịu áp lực.
- ASTM A403: cút inox 304, 316 và các mác thép không gỉ.
Độ dày sản phẩm thường được sản xuất theo Schedule như SCH10, SCH20, SCH40, SCH80, SCH160 hoặc XXS. ASTM phù hợp với các hệ thống: Hơi nóng, Dầu khí, Hóa chất, Nhà máy nhiệt điện, Đường ống công nghiệp.
- ANSI – Quy định kích thước và kết nối
Khác với ASTM tập trung vào vật liệu, ANSI chủ yếu quy định về: Kích thước cút, bán kính cong, kết nối hàn, dung sai chế tạo. Trong thực tế, cút thép hàn thường được sản xuất theo ANSI B16.9. Đây cũng là tiêu chuẩn được nhiều nhà thầu EPC lựa chọn cho các dự án công nghiệp quy mô lớn.
- JIS – Tiêu chuẩn phổ biến tại Nhật Bản và châu Á
JIS được sử dụng nhiều trong: Nhà máy Nhật Bản, Công trình MEP, Hệ thống cấp nước, PCCC, Thực phẩm. Đặc điểm của JIS là sử dụng kích thước theo hệ A và B, đồng thời phân cấp áp lực theo JIS 5K, 10K, 16K, 20K.
- DIN – Tiêu chuẩn châu Âu
DIN được đánh giá cao nhờ yêu cầu nghiêm ngặt về độ chính xác kích thước, khả năng chịu áp, chất lượng vật liệu. Áp lực thường được ký hiệu theo PN như: PN10, PN16, PN25, PN40. DIN được ứng dụng nhiều trong các nhà máy hóa chất, xi măng, năng lượng và hệ thống đường ống áp suất cao.
Xem thêm: So sánh cút thép hàn và cút thép ren
Bảng quy cách kích thước cút thép (tham khảo SCH40)
Bảng kích thước cút thép hàn 90° – tiêu chuẩn ASTM / ANSI B16.9
| DN (mm) | Đường kính ngoài (OD, mm) | Độ dày (SCH40, mm) | Bán kính cong (R, mm) |
|---|---|---|---|
| 15 | 21.3 | 2.77 | 38 |
| 20 | 26.9 | 2.87 | 38 |
| 25 | 33.7 | 3.38 | 38 |
| 32 | 42.4 | 3.56 | 57 |
| 40 | 48.3 | 3.68 | 57 |
| 50 | 60.3 | 3.91 | 76 |
| 65 | 76.1 | 5.16 | 89 |
| 80 | 88.9 | 5.49 | 102 |
| 100 | 114.3 | 6.02 | 152 |
| 150 | 168.3 | 7.11 | 229 |
| 200 | 219.1 | 8.18 | 305 |
| 250 | 273.0 | 9.27 | 381 |
| 300 | 323.9 | 9.53 | 457 |
| 400 | 406.4 | 10.31 | 610 |
Bảng quy cách cút thép JIS B2311 (cút hàn 90°)
| Size JIS (A) | Đường kính ngoài (OD, mm) | Độ dày (mm) | Bán kính cong (R, mm) |
|---|---|---|---|
| 15A | 21.7 | 2.8 | 38 |
| 25A | 34.0 | 3.2 | 57 |
| 50A | 60.5 | 3.8 | 76 |
| 100A | 114.3 | 6.0 | 152 |
| 150A | 165.2 | 7.1 | 229 |
| 200A | 216.3 | 8.2 | 305 |
Cách lựa chọn quy cách cút thép theo từng hệ thống
Không phải mọi công trình đều cần sử dụng cùng một loại cút thép. Việc lựa chọn nên dựa trên áp suất, môi trường và điều kiện vận hành thực tế.
- Hệ thống cấp nước và PCCC: Nên sử dụng: SCH10 hoặc SCH40, JIS 10K, DIN PN10 hoặc PN16. Đây là lựa chọn cân bằng giữa khả năng chịu áp và chi phí đầu tư.
- Hệ thống hơi nóng và dầu khí: Khuyến nghị: SCH80, SCH160, ASTM A234, ANSI B16.9. Độ dày lớn giúp tăng khả năng chịu áp suất và nhiệt độ cao.
- Hệ thống hóa chất và môi trường ăn mòn: Nên lựa chọn: Cút inox ASTM A403, Inox 304 cho môi trường thông thường, Inox 316 khi tiếp xúc với nước biển, axit hoặc hóa chất có chứa clorua.
Những sai lầm thường gặp khi lựa chọn cút thép
Qua thực tế cung cấp vật tư cho nhiều công trình, các lỗi phổ biến nhất gồm:
- Chỉ chọn theo đường kính DN mà bỏ qua Schedule.
- Lắp cút JIS với mặt bích ANSI hoặc DIN.
- Dùng cút thép carbon trong môi trường có hóa chất ăn mòn.
- Chọn bán kính cong không phù hợp với lưu lượng thiết kế.
- Không kiểm tra chứng chỉ CO, CQ trước khi nghiệm thu. Việc kiểm tra đầy đủ các thông số ngay từ đầu sẽ giúp hạn chế phát sinh chi phí sửa chữa và đảm bảo hệ thống vận hành ổn định trong thời gian dài.
