Mặt Bích Mù Inox 304 BS

Trong các hệ thống đường ống công nghiệp hiện đại, rất nhiều người vẫn xem mặt bích mù inox 304 BS chỉ đơn thuần là một "nắp bịt đầu ống". Tuy nhiên, trên thực tế kỹ thuật, đây là một trong những chi tiết chịu áp lực trực tiếp từ môi chất và có ảnh hưởng lớn đến độ an toàn của toàn bộ hệ thống. Tại các nhà máy xử lý nước, hệ thống HVAC, đường ống khí nén, hệ thống PCCC hay dây chuyền sản xuất thực phẩm, mặt bích mù đóng vai trò cô lập tuyến ống khi bảo trì, thử áp thủy lực (Hydro Test), dự phòng điểm đấu nối mở rộng, chặn lưu chất tại các nhánh không sử dụng, bảo vệ đầu thiết bị khỏi bụi bẩn và tác nhân môi trường.

Mặt bích mù inox 304 BS là gì?

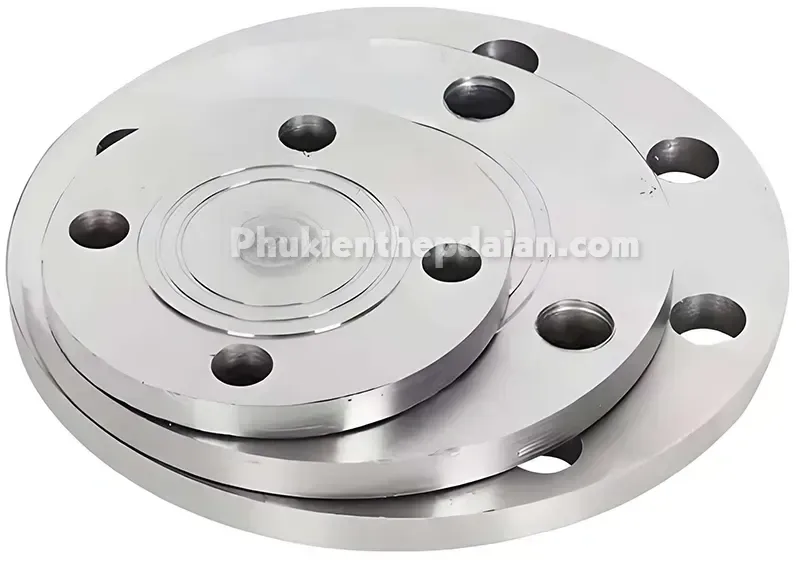

Mặt bích mù inox 304 BS (Blind Flange Stainless Steel 304 BS4504) là loại mặt bích đặc hoàn toàn, không có lỗ xuyên tâm, được sử dụng để bịt kín đầu đường ống, đầu bồn chứa, đầu van hoặc các vị trí chờ trong hệ thống đường ống công nghiệp.

Khác với mặt bích hàn cổ (Weld Neck Flange), mặt bích hàn trượt (Slip On Flange) hay mặt bích ren (Threaded Flange) có chức năng kết nối và dẫn lưu chất, mặt bích mù inox 304 chỉ thực hiện một nhiệm vụ duy nhất là tạo điểm chặn kín tuyệt đối cho hệ thống. Theo kinh nghiệm thi công thực tế, nhiều hệ thống đường ống có tuổi thọ trên 20 năm vẫn sử dụng mặt bích mù inox 304 tại các điểm chờ kỹ thuật mà không cần thay thế nếu lựa chọn đúng tiêu chuẩn và điều kiện môi trường.


Tại sao tiêu chuẩn BS vẫn được sử dụng phổ biến tại Việt Nam?

Nhiều người thắc mắc vì sao thị trường Việt Nam tồn tại đồng thời các tiêu chuẩn BS4504, ANSI B16.5, JIS B2220, DIN EN1092-1. Trong đó BS vẫn chiếm tỷ lệ rất lớn ở: Hệ thống cấp nước đô thị, Hệ thống HVAC, Nhà máy xử lý nước, PCCC, Khu công nghiệp
Nguyên nhân đến từ việc phần lớn thiết bị nhập khẩu từ Anh, Singapore, Malaysia, Châu Âu đều sử dụng tiêu chuẩn BS. Điều này khiến mặt bích mù inox 304 BS trở thành lựa chọn bắt buộc nếu muốn đồng bộ với Van công nghiệp BS, Y lọc BS, Khớp nối mềm BS, Đồng hồ nước BS, Phụ kiện đường ống BS

Thành phần vật liệu inox 304 ảnh hưởng thế nào đến tuổi thọ?

Một trong những lý do mặt bích mù inox 304 được sử dụng rộng rãi hơn thép carbon là khả năng chống ăn mòn tự nhiên.

Thành phần hóa học tiêu chuẩn:
- Crom (Cr): 18 – 20%
- Niken (Ni): 8 – 10.5%
- Carbon ≤ 0.08%
- Mangan ≤ 2%
- Silic ≤ 1%
- Sắt (Fe): Còn lại

Khi tiếp xúc với không khí, Crom tạo ra lớp màng thụ động Chromium Oxide có khả năng chống oxy hóa, tự phục hồi khi bị xước nhẹ, ngăn ngừa gỉ sét, tăng tuổi thọ vật liệu. Trong môi trường nước sạch, khí nén hoặc thực phẩm, tuổi thọ thực tế của inox 304 thường đạt trên 15 năm.

Cấu tạo chi tiết của mặt bích mù inox 304 BS

- Thân bích: Được gia công từ phôi inox nguyên khối hoặc phôi rèn. Nhiệm vụ chịu áp lực, chống biến dạng, duy trì độ kín

- Vòng chia lỗ bulong: Được gia công theo đúng tiêu chuẩn BS4504. Sai số rất nhỏ để đảm bảo đồng tâm, đồng đều lực siết, tránh lệch tâm

- Bề mặt làm kín: FF (Flat Face): Mặt phẳng hoàn toàn. Ứng dụng hệ thống nước, áp suất thấp. RF (Raised Face): Có gờ nổi. Ưu điểm tăng áp lực nén gioăng, độ kín cao hơn, chịu áp suất tốt hơn

- Gioăng làm kín: Các loại phổ biến EPDM, PTFE (Teflon), Graphite, NBR

Thông số kỹ thuật mặt bích mù inox 304 BS

So sánh mặt bích mù inox 304 BS với inox 316 BS

Nguyên tắc lựa chọn thực tế:
Dùng inox 304 khi: Nước sạch, Khí nén, HVAC, PCCC, Thực phẩm
Dùng inox 316 khi: Nước biển, Hóa chất, Hồ bơi điện phân muối, Môi trường Clorua cao

Ứng dụng thực tế của mặt bích mù inox 304 BS

- Hệ thống cấp nước: Bịt các đầu chờ mở rộng.
- Hệ thống PCCC: Thử áp và cô lập tuyến ống.
- Nhà máy thực phẩm: Đóng kín các đầu CIP.
- Hệ thống HVAC: Ngăn lưu chất tại các nhánh dự phòng.
- Hệ thống khí nén: Tạo điểm kiểm tra áp suất.
- Trạm xử lý nước: Đóng kín các nhánh chưa vận hành.

7 sai lầm phổ biến khi mua mặt bích mù inox 304 BS

- Chỉ quan tâm giá thành

- Không kiểm tra đúng tiêu chuẩn BS

- Nhầm DN với đường kính ngoài

- Chọn sai cấp áp suất PN

- Sử dụng sai loại gioăng

- Mua inox 304 giả hoặc inox pha tạp

- Không yêu cầu chứng chỉ CO CQ

Kinh nghiệm lựa chọn mặt bích mù inox 304 BS cho dự án

Trước khi đặt hàng cần xác định:
- Tiêu chuẩn BS nào?
- DN bao nhiêu?
- PN10 hay PN16?
- RF hay FF?
- Môi chất gì?
- Nhiệt độ vận hành?
- Áp suất thực tế?
Đây là những thông số quyết định trực tiếp đến tuổi thọ và độ an toàn của hệ thống.

Mặt bích mù inox 304 BS không đơn thuần là một phụ kiện bịt đầu ống mà là một thiết bị chịu áp lực quan trọng trong mọi hệ thống đường ống công nghiệp. Việc lựa chọn đúng tiêu chuẩn BS4504, đúng cấp áp suất PN, đúng vật liệu inox 304 và đúng loại gioăng sẽ quyết định khả năng vận hành an toàn, độ kín khít và tuổi thọ lâu dài của toàn bộ hệ thống. Đối với các hệ thống nước sạch, HVAC, khí nén, thực phẩm và PCCC, mặt bích mù inox 304 BS là giải pháp tối ưu giữa hiệu quả kỹ thuật, độ bền và chi phí đầu tư.

FAQ  Câu hỏi mặt bích mù inox 304 BS

1. Mặt bích mù inox 304 BS dùng để làm gì?
Mặt bích mù inox 304 BS dùng để bịt kín đầu đường ống, đầu bồn chứa hoặc các vị trí chờ trong hệ thống cấp nước, PCCC, HVAC và công nghiệp.

2. Mặt bích mù inox 304 BS có chịu áp lực cao không?
Có. Tùy tiêu chuẩn PN10, PN16, PN25 hoặc PN40, mặt bích có thể làm việc trong các hệ thống áp lực trung bình đến cao.

3. Inox 304 hay inox 316 tốt hơn cho mặt bích mù?
Inox 304 phù hợp nước sạch, khí nén và thực phẩm. Inox 316 phù hợp môi trường nước biển, hóa chất hoặc nồng độ Clorua cao.

4. Mặt bích mù BS có lắp được với mặt bích ANSI không?
Không. Hai tiêu chuẩn có vòng chia lỗ bulong khác nhau nên không thể lắp ghép trực tiếp.

5. Tuổi thọ mặt bích mù inox 304 BS là bao lâu?
Trong điều kiện vận hành tiêu chuẩn, tuổi thọ thường đạt từ 10–20 năm hoặc cao hơn nếu lựa chọn đúng môi trường sử dụng.
