Mặt Bích Mù Inox PN10 DN32

Trong nhiều hệ thống đường ống công nghiệp, điểm cuối tuyến ống hoặc các nhánh dự phòng luôn cần một giải pháp đảm bảo độ kín tuyệt đối, chịu được áp suất vận hành và cho phép tháo lắp khi cần bảo trì. Đây chính là vai trò của mặt bích mù inox DN32. Thực tế tại các nhà máy xử lý nước, hệ thống HVAC, phòng máy PCCC, dây chuyền thực phẩm và hệ thống khí nén công nghiệp. Khác với mặt bích hàn cổ (Welding Neck Flange), mặt bích rỗng (Slip On Flange) hoặc mặt bích ren (Threaded Flange), mặt bích mù inox DN32 có kết cấu đặc hoàn toàn, không cho phép lưu chất đi qua. Nhờ cấu tạo nguyên khối và khả năng chịu áp lực cao, đây là loại mặt bích có khả năng chịu tải lớn nhất trong nhóm phụ kiện mặt bích công nghiệp.

Mặt bích mù inox DN32 là gì?

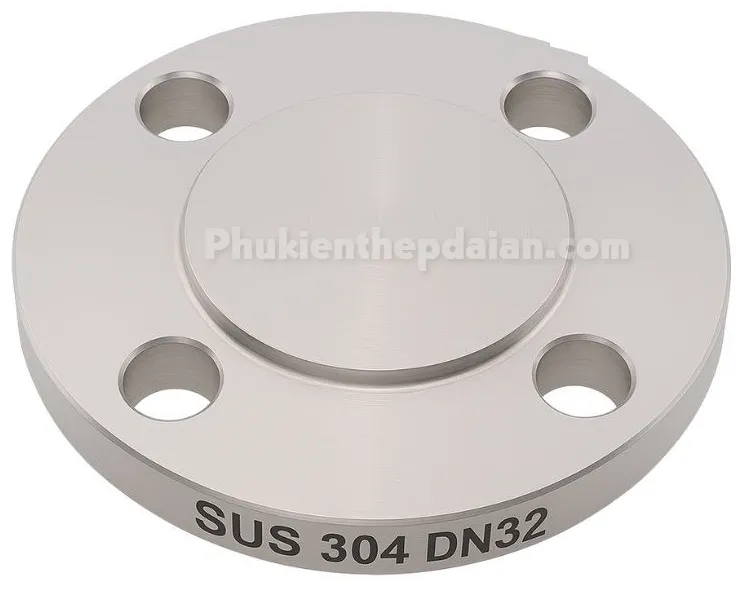

Mặt bích mù inox DN32 (Blind Flange DN32) là loại mặt bích đặc hoàn toàn, không có lỗ thông tâm, được sử dụng để bịt kín đầu đường ống, đầu van hoặc các vị trí chờ mở rộng trong hệ thống. Khác với mặt bích hàn cổ, mặt bích hàn trượt hay mặt bích ren. Mặt bích mù không có chức năng dẫn lưu chất mà đóng vai trò khóa kín hệ thống. Trong các dự án công nghiệp, mặt bích mù DN32 thường được lắp tại:
- Điểm thử áp lực đường ống.
- Cuối tuyến ống phân phối.
- Đầu bồn chứa.
- Đầu góp (Header).
- Các nhánh dự phòng chưa sử dụng.
- Khu vực cần tháo lắp bảo trì định kỳ.

DN32 tương đương kích thước bao nhiêu?

Một trong những lỗi phổ biến nhất khi đặt mua mặt bích là nhầm lẫn giữa DN và đường kính thực tế. DN32 không có nghĩa là đường kính ngoài bằng 32mm.
Theo tiêu chuẩn quốc tế:
- DN32 ≈ NPS 1¼ inch.
- Đường kính ngoài ống thép tiêu chuẩn khoảng 42.2mm.
- Đường kính trong thay đổi theo Schedule hoặc độ dày thành ống.
Điều này dẫn tới việc người mua phải xác định đồng thời kích thước DN, tiêu chuẩn mặt bích, áp lực làm việc. Nếu chỉ dựa vào DN32 mà không kiểm tra tiêu chuẩn, nguy cơ không lắp ghép được là rất cao.

Cấu tạo kỹ thuật của mặt bích mù inox DN32

- Thân bích: Là phần đĩa inox nguyên khối chịu toàn bộ áp lực từ hệ thống. Vai trò chịu tải áp lực, chống biến dạng đảm bảo độ kín lâu dài.

- Bề mặt làm kín: Hai dạng phổ biến: Flat Face (FF): Bề mặt phẳng dùng cho hệ thống áp lực thấp, chi phí thấp. Raised Face (RF): Có gờ nổi tại tâm tăng lực ép gioăng, độ kín cao hơn thường dùng trong công nghiệp.

- Hệ thống lỗ bulong: Gia công chính xác theo tiêu chuẩn JIS B2220, BS4504, EN1092-1, ANSI B16.5. Đây là yếu tố quyết định khả năng lắp ghép.

Thông số kỹ thuật mặt bích mù inox DN32

Khi nào nên sử dụng mặt bích mù inox DN32?

- Thử áp lực đường ống: Trong giai đoạn nghiệm thu, mặt bích mù được sử dụng để khóa kín đầu tuyến giúp thực hiện hydrotest hoặc khí nén test.

- Đầu chờ mở rộng hệ thống: Cho phép mở rộng đường ống trong tương lai mà không cần thay đổi thiết kế ban đầu.

- Bảo trì thiết bị: Giúp cô lập từng khu vực riêng biệt khi bảo dưỡng.

- Đầu bồn chứa: Tạo độ kín cho các đầu chờ không sử dụng.

So sánh mặt bích mù inox DN32 và mặt bích thép mạ kẽm

Đối với các công trình có tuổi thọ trên 10 năm, inox 304 thường mang lại tổng chi phí sở hữu thấp hơn đáng kể.

5 sai lầm phổ biến khi mua mặt bích mù inox DN32

- Chỉ quan tâm DN mà bỏ qua tiêu chuẩn: DN32 JIS không thể lắp với DN32 DIN hoặc ANSI.

- Chọn sai vật liệu: Inox 201 sử dụng ngoài trời dễ xuất hiện hiện tượng oxy hóa.

- Không kiểm tra cấp áp lực: PN10 và PN16 có độ dày hoàn toàn khác nhau.

- Chọn sai gioăng: PTFE phù hợp hóa chất nhưng không phải lựa chọn tối ưu cho mọi môi trường.

- Siết bulong không đúng kỹ thuật: Làm cong mặt bích và giảm tuổi thọ gioăng.

Kinh nghiệm lựa chọn mặt bích mù inox DN32 theo môi trường làm việc

Mặt bích mù inox DN32 là phụ kiện quan trọng trong mọi hệ thống đường ống áp lực. Giá trị của sản phẩm không nằm ở kích thước nhỏ hay chi phí thấp, mà nằm ở khả năng đảm bảo độ kín, an toàn vận hành và khả năng bảo trì lâu dài cho toàn bộ hệ thống.

Đối với phần lớn công trình cấp nước, PCCC, HVAC, khí nén và thực phẩm hiện nay, mặt bích mù inox 304 DN32 là lựa chọn tối ưu giữa độ bền, khả năng chống ăn mòn và hiệu quả đầu tư. Trong khi đó, inox 316 nên được ưu tiên cho môi trường hóa chất hoặc nước biển để tối đa hóa tuổi thọ thiết bị.
