Van Bướm Tay Gạt

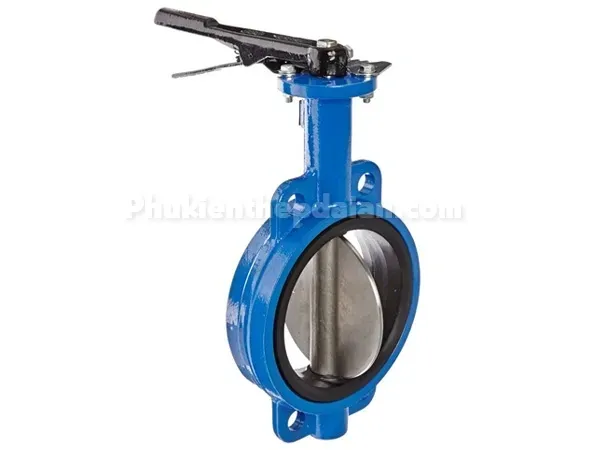

Van bướm tay gạt là gì ?

Van bướm tay gạt (Butterfly Valve with Lever Handle) là thiết bị cơ khí chuyên dùng để đóng mở và điều tiết lưu lượng dòng chảy trong hệ thống ống dẫn. Xuất hiện từ những năm 1930, loại van này nhanh chóng được ưa chuộng nhờ cấu tạo đơn giản, thao tác nhanh, và giá thành hợp lý. Với tay gạt điều khiển cơ học, người dùng có thể đóng mở van nhanh chóng mà không cần nhiều lực.

Hiện nay, van bướm tay gạt được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, hệ thống PCCC và các ngành công nghiệp nhẹ. Thiết kế đa dạng về kích thước và vật liệu như gang, inox, nhựa giúp thiết bị này linh hoạt lắp đặt trong nhiều điều kiện môi trường khác nhau.

Thông số kỹ thuật van bướm tay gạt

- Kích thước ống: DN21 – DN380
- Vật liệu thân van: Gang, thép, inox, nhôm, nhựa
- Vật liệu trục van (Stem): Thép không gỉ (Stainless Steel), thép carbon WCB
- Vật liệu đĩa van (Disc): Gang, inox, nhôm, nhựa kỹ thuật
- Vật liệu đệm kín (Seat): EPDM, PTFE, inox, thép
- Tay gạt (Lever Handle): Inox, thép WCB, nhựa, nhôm
- Áp suất làm việc tối đa: 16 bar
- Nhiệt độ vận hành tối đa: 250°C
- Kiểu kết nối: Mặt bích (Flanged), wafer, clamp
- Tiêu chuẩn kết nối: BS, JIS, DIN, ANSI
- Môi trường sử dụng: Nước sạch, nước thải, dầu, khí nén, gas, hơi nóng, môi trường VSATTP
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Châu Âu
- Bảo hành: 12 tháng
- Chứng từ kèm theo: CO, CQ đầy đủ

Nguyên lý hoạt động của van bướm tay gạt

Van bướm tay gạt (Butterfly Valve with Lever Handle) hoạt động theo nguyên lý xoay đĩa van quanh trục cố định để điều tiết dòng chảy. Khi van ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van (góc mở 0°), tạo vòng kín ngăn không cho lưu chất đi qua. Tay gạt lúc này đặt vuông góc với đường ống.

Để mở van, người vận hành bóp và xoay cần gạt sang trái hoặc phải. Khi đĩa van quay một góc 90°, van mở hoàn toàn và cho phép dòng chảy lưu thông tối đa. Nếu đĩa van mở ở góc 40°, lưu lượng đạt khoảng 40–50%, tùy vào áp suất hệ thống và đặc tính môi chất.

Trục van (Stem) là bộ phận truyền moment xoắn từ tay gạt đến đĩa van, giúp kiểm soát chính xác góc mở. Vì thao tác hoàn toàn thủ công, người dùng có thể điều chỉnh linh hoạt theo nhu cầu thực tế mà không cần đến hệ thống điều khiển tự động.

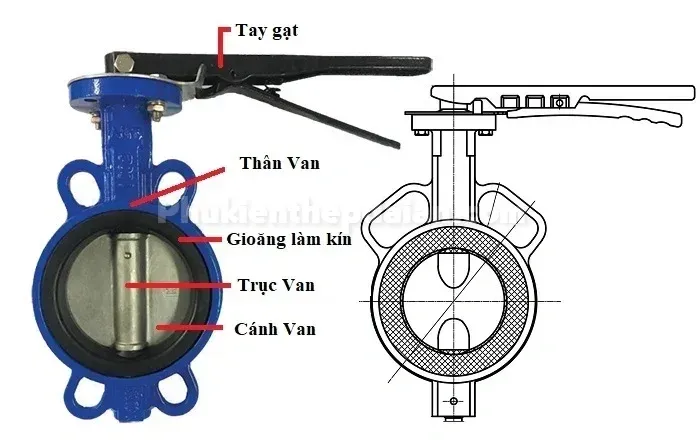

Cấu tạo của van bướm tay gạt

Van bướm tay gạt (Butterfly Valve Lever Type) có thiết kế đơn giản, gồm các bộ phận cơ bản được liên kết chặt chẽ. Mỗi chi tiết đóng vai trò quan trọng trong việc đảm bảo quá trình đóng mở van diễn ra chính xác, an toàn.

1. Thân van (Body)

Là phần bao quanh đĩa van, kết nối trực tiếp với mặt bích hoặc hệ thống ống. Thân van chịu lực, chịu áp và tiếp xúc trực tiếp với môi trường làm việc. Vật liệu phổ biến gồm gang, thép carbon, inox hoặc nhựa kỹ thuật, tùy ứng dụng như hệ thống PCCC, HVAC, xử lý nước, hóa chất.

2. Đĩa van (Disc)

Có hình tròn, được đặt bên trong thân và gắn cố định với trục van. Đĩa quay theo trục để điều tiết lưu lượng. Hình dạng giống cánh bướm giúp tối ưu dòng chảy. Vật liệu thường dùng: inox 304, gang dẻo bọc epoxy, hoặc nhựa PVC/PP cho môi trường ăn mòn.

3. Gioăng làm kín (Seat/Gasket)

Nằm giữa thân và đĩa van, giúp ngăn rò rỉ lưu chất. Gioăng làm từ cao su EPDM, NBR hoặc Teflon, phù hợp với các loại chất lỏng khác nhau. Đây là yếu tố then chốt quyết định độ kín và độ bền của van.

4. Trục van (Stem)

Truyền chuyển động từ tay gạt đến đĩa van. Trục phải đảm bảo độ bền cơ học và chống ăn mòn. Vật liệu thường dùng: inox 316, thép mạ kẽm, hoặc nhựa chịu lực cho van nhựa.

5. Tay gạt (Lever Handle)

Bộ phận điều khiển chính, cho phép người dùng mở/đóng hoặc điều chỉnh góc van. Cấu tạo gồm hai thanh có lò xo giữ, hoạt động bằng cách bóp và gạt. Tay gạt thường làm bằng inox chống gỉ, thiết kế đơn giản, dễ sử dụng trong không gian hẹp.

6. Đĩa răng (Notch Plate)

Nằm dưới tay gạt, có các rãnh định vị. Giúp cố định góc mở của van theo từng cấp độ, hỗ trợ kiểm soát lưu lượng chính xác.

7. Y van (Yoke)

Giữ cố định các bộ phận như trục, tay gạt và thân van. Có vai trò nâng đỡ và bảo vệ trục trong suốt quá trình vận hành. Chất liệu thường là inox 304/316 hoặc thép phủ sơn epoxy.

8. Các linh kiện phụ

Bao gồm bu lông, đai ốc, chốt hãm và khớp nối. Dù nhỏ, nhưng chúng đảm bảo sự ổn định và an toàn cho toàn bộ van.

Phân loại van bướm tay gạt

Van bướm tay gạt được phân loại dựa trên chất liệu và kiểu kết nối. Việc lựa chọn phù hợp tùy thuộc vào môi chất, áp suất, nhiệt độ và môi trường làm việc.

Phân loại theo chất liệu

Van bướm tay gạt gang

- Ưu điểm: Giá rẻ, ứng dụng rộng rãi trong nước sạch.
- Nhược điểm: Chịu lực và va đập kém.
- Ứng dụng: Hệ thống cấp nước dân dụng.

Van bướm tay gạt inox (SS304, SS316, SS316L)

- Ưu điểm: Chống ăn mòn, chịu nhiệt đến 220°C, bền.
- Nhược điểm: Lực vận hành lớn do seal cứng.
- Ứng dụng: Hóa chất, môi trường ăn mòn, ngành thực phẩm.

Van bướm tay gạt nhựa (PVC, UPVC, PP)

- Ưu điểm: Nhẹ, rẻ, kháng hóa chất tốt.
- Nhược điểm: Độ bền và khả năng chịu áp thấp.
- Ứng dụng: Xử lý nước, hóa chất nhẹ, nước thải.

Van bướm tay gạt thép

- Ưu điểm: Chịu áp lực và va đập cao.
- Nhược điểm: Nặng, giá cao hơn gang.
- Ứng dụng: Hệ thống dầu, hơi nóng, nhiệt độ cao.

Van bướm tay gạt kết hợp chất liệu

- Ví dụ: Thân gang đĩa inox, van inox vi sinh.
- Ưu điểm: Tối ưu giữa chi phí và độ bền.
- Ứng dụng: Hệ thống yêu cầu vệ sinh, môi chất ăn mòn trung bình.

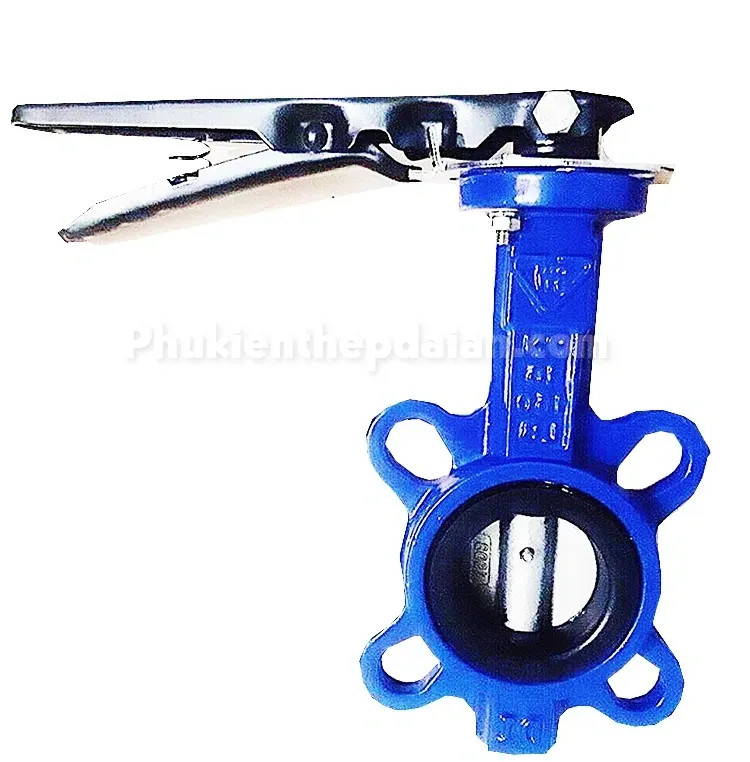

 Phân loại theo kiểu kết nối

Wafer (kiểu kẹp)

- Ưu điểm: Gọn, giá rẻ, dễ lắp.
- Nhược điểm: Liên kết yếu, chịu áp kém.
- Ứng dụng: Hệ thống áp suất thấp.

Lug (kiểu tai bích)

- Ưu điểm: Cố định chắc, chịu áp tốt.
- Nhược điểm: Yêu cầu không gian lắp lớn.
- Ứng dụng: Hệ thống công nghiệp áp cao.

Semi-Lug (tai bích rút gọn)

- Ưu điểm: Kết nối linh hoạt hơn wafer, gọn hơn lug.
- Nhược điểm: Khả năng chịu lực trung bình.
- Ứng dụng: Các hệ thống vừa và nhỏ.

Double Flanged (hai mặt bích đúc liền)

- Ưu điểm: Kết nối chắc chắn, hạn chế rò rỉ.
- Nhược điểm: Giá cao, nặng.
- Ứng dụng: Đường ống lớn, áp suất cao.

Ưu điểm của van bướm tay gạt

- Điều chỉnh linh hoạt: Van có thể mở theo nhiều góc (từ 0° đến 90°), cho phép kiểm soát lưu lượng chính xác.
- Lắp đặt đa vị trí: Có thể lắp đặt ở mọi vị trí: trên cao, dưới thấp, trong không gian hẹp.
- Ứng dụng đa môi trường: Phù hợp với nhiều loại môi chất: nước, khí, dầu, hơi, kể cả môi trường độc hại hoặc hóa chất nhẹ.
- Linh hoạt kiểu lắp đặt: Hỗ trợ lắp theo chiều đứng, nghiêng, hoặc ngang tùy không gian lắp đặt.
- Chịu nhiệt tốt: Một số dòng van có thể hoạt động ở nhiệt độ lên đến 350°C.
- Chịu áp lực cao: Van vận hành ổn định trong hệ thống có áp suất lên đến 16 bar.
- Giá thành cạnh tranh: Rẻ hơn so với van bướm tay quay hoặc van điều khiển tự động.
- Kích cỡ đa dạng: Dải kích thước phổ biến từ DN15 đến DN250, dễ chọn theo nhu cầu.

Nhược điểm của van bướm tay gạt

- Giới hạn kích thước: Kích cỡ tối đa thường chỉ đến DN350, không phù hợp cho hệ thống ống lớn hơn.
- Hạn chế môi chất đặc biệt: Không phù hợp với chất lỏng chứa hạt rắn sắc, chất kết dính hoặc dễ kết tủa.
- Không ngâm toàn bộ: Không nên sử dụng van trong môi trường ngập hoàn toàn với chất lỏng ăn mòn mạnh (ví dụ: axit đặc).

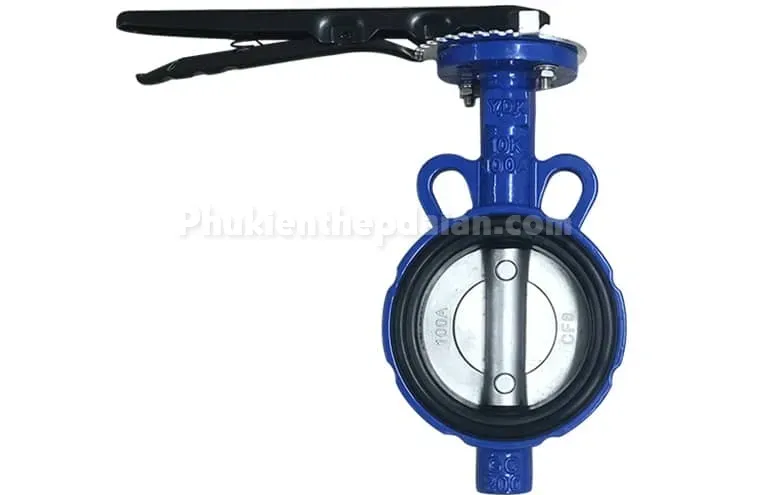

Báo giá van bướm tay gạt

Giá van bướm tay gạt phụ thuộc vào nhiều yếu tố như kích thước, chất liệu, kiểu kết nối và môi trường sử dụng. Do biến động thị trường, bảng giá có thể thay đổi theo thời điểm. Quý khách vui lòng liên hệ trực tiếp để được tư vấn và nhận báo giá chính xác theo yêu cầu hệ thống.

Kim An Khánh chúng tôi chuyên:
- Cung cấp & lắp đặt hoàn chỉnh van bướm tay gạt, phù hợp từng điều kiện công trình.
- Phân phối đa dạng chủng loại:
+ Van bướm tay gạt
+ Van bướm tay quay
+ Van bướm mặt bích
+Van bướm tín hiệu điện
+ Van bướm điều khiển khí nén

 Chứng từ & bảo hành
- Hàng chính hãng, đầy đủ CO, CQ, catalogue, bản vẽ kỹ thuật
- Bảo hành 12 tháng
- Hỗ trợ vận chuyển toàn quốc

Liên hệ ngay để nhận báo giá, hình ảnh thực tế và tài liệu kỹ thuật chi tiết (PDF/DWG). Hotline: 090 461 5956
