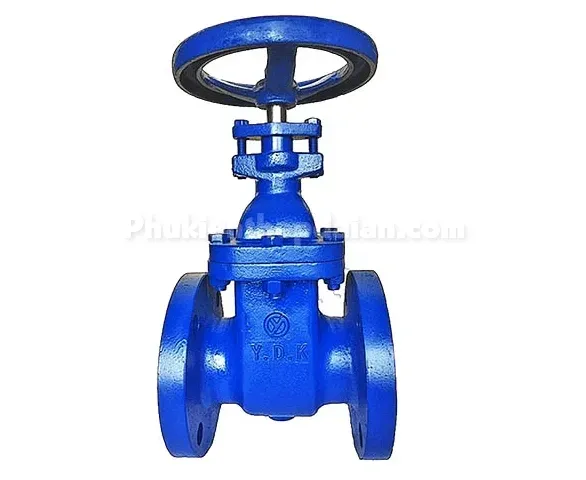

Van cổng ty chìm là gì?

Van cổng ty chìm (tiếng Anh: Non-rising Stem Gate Valve) là loại van được sử dụng phổ biến trong hệ thống đường ống công nghiệp. Van hoạt động theo nguyên lý đóng/mở bằng cách xoay vô lăng. Tuy nhiên, khác với van ty nổi, thân van ty chìm không thay đổi chiều cao khi vận hành. Thay vào đó, đĩa van (cánh van) sẽ nâng lên hoặc hạ xuống bên trong thân van để điều tiết dòng chảy.

Đặc điểm Van cổng ty chìm :

- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
- Kết nối mặt bích giúp giảm thất thoát áp suất và đảm bảo độ kín khi vận hành.
- Phù hợp với môi trường áp suất cao, lưu chất ăn mòn hoặc nhiệt độ khắc nghiệt.

Vật liệu chế tạo Van cổng ty chìm.

Van cổng ty chìm được làm từ nhiều vật liệu như:
- Inox (thép không gỉ): chống ăn mòn, phù hợp cho hệ thống nước sạch, hóa chất.
- Thép: chịu áp cao, thường dùng trong nhà máy công nghiệp nặng.
- Đồng: dùng cho hệ thống cấp thoát nước dân dụng.

Cấu tạo của van cổng ty chìm (Non-Rising Stem Gate Valve)

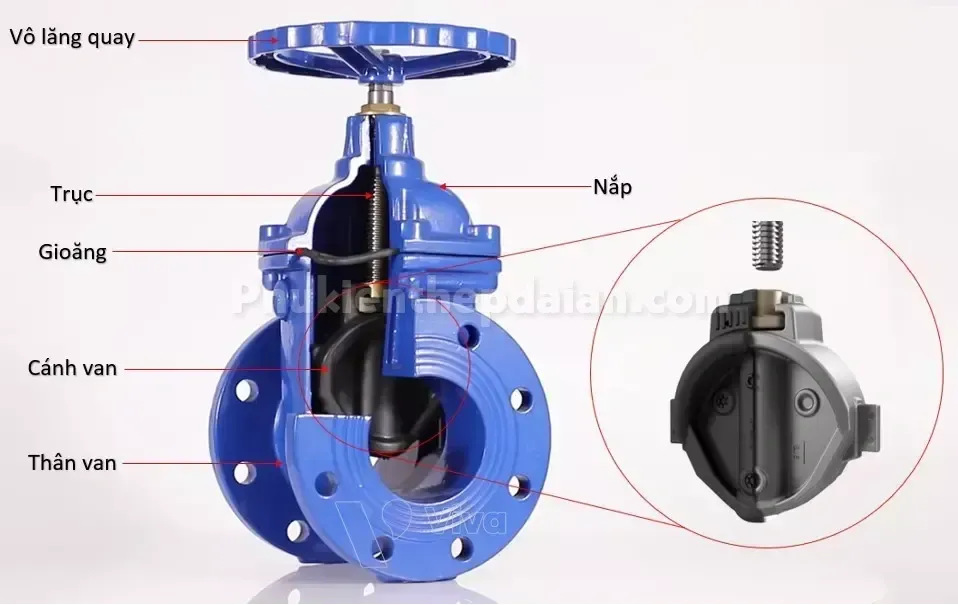

Van cổng ty chìm gồm nhiều bộ phận hợp thành, tương tự như các loại van cổng thông dụng. Tuy nhiên, điểm đặc trưng là trục van không nâng lên khi thao tác, giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống công nghiệp.

1. Trục van (Ty van)

Trục van được thiết kế ren bên ngoài và không gắn cố định với đĩa van. Khi tay quay xoay, trục quay tại chỗ và điều khiển đĩa van di chuyển lên xuống nhờ kết nối ren.
- Chất liệu: thép hợp kim SS420, inox 304, thép không gỉ.
- Ưu điểm: Độ bền cao, chống ăn mòn tốt.

2. Tay quay (Vô lăng)

Là bộ phận truyền lực, nằm trên nắp van. Tay quay gắn với trục van qua bạc trục và chốt cố định. Khi quay vô lăng, trục xoay và điều khiển đĩa van.Vật liệu phổ biến: đồng, thép sơn tĩnh điện.

3. Gioăng làm kín

Gioăng cao su nằm tại mặt bích và cổ van, đảm bảo độ kín giữa các bộ phận, ngăn rò rỉ lưu chất. Chất liệu: EPDM, PTFE tùy theo môi trường sử dụng (hóa chất, nước sạch, dầu nóng…).

4. Nắp van

Kết nối cố định với thân van, giúp định vị trục và đĩa van. Trên nắp có bạc trục để giữ trục van ở vị trí thẳng đứng, cho phép quay mượt và chính xác.

5. Đĩa van (Cánh van)

Là bộ phận điều tiết dòng chảy, có thể làm bằng cao su toàn phần, cao su cốt kim loại hoặc kim loại đúc.Thiết kế đặc hay rỗng tùy theo yêu cầu hệ thống. Một số dạng đĩa van có lỗ khoét tương ứng với đường kính ống để điều chỉnh lưu lượng.

6. Thân van

Đóng vai trò là khung chính, liên kết các bộ phận. Hai đầu thân van có thể kết nối mặt bích, ren, socket hoặc hàn tùy thiết kế. Chất liệu thân van: gang cầu FCD, inox 304, thép WCB.

7. Cửa van

Vị trí lưu chất đi qua, thường nằm phía dưới thân van. Thiết kế có thể gồm 1 cửa vào và 1 cửa ra, hoặc cửa nằm giữa tùy ứng dụng kỹ thuật.

8. Đệm kín (Seat Gasket)

Nằm giữa đĩa van và thân van, thường có thêm lớp cao su tạo độ kín cao. Hình dạng: nêm chữ V hoặc đệm tròn, nhằm tăng áp lực ép kín, hạn chế rò rỉ tối đa.

Nguyên lý hoạt động của van cổng ty chìm

Van cổng ty chìm (Non-Rising Stem Gate Valve) hoạt động đơn giản nhưng hiệu quả. Khi người vận hành xoay tay quay hoặc kích hoạt bộ điều khiển điện/khí nén, trục van bắt đầu xoay. Phần ren bên ngoài trục ăn khớp với ren trong của đĩa van. Nhờ đó, đĩa van di chuyển lên (mở van) hoặc xuống (đóng van).

Trong quá trình hoạt động, thân van không thay đổi kích thước. Đây là điểm nổi bật giúp van phù hợp với các không gian chật hẹp. Tuy nhiên, cũng vì vậy, trạng thái đóng/mở của van khó được nhận biết bằng mắt thường.


Phân loại van cổng ty chìm

Hiện nay, van cổng ty chìm được chia thành hai loại phổ biến: loại tay quay và loại nắp chụp.

1. Van cổng ty chìm nắp chụp

Van không có vô lăng, chỉ có nắp chụp (cap-top) bên ngoài. Khi cần thao tác, người dùng gắn cần xoay chuyên dụng để mở hoặc đóng van.
- Thiết kế nhỏ gọn, phù hợp với không gian hạn chế, nơi không thể thao tác tay quay liên tục.
- Ứng dụng: hệ thống cấp thoát nước đô thị, khu vực ngầm, hố van.
- Tiêu chuẩn kỹ thuật:
+ Tiêu chuẩn sản xuất: BS 5163
+ Mặt bích: EN 1092 PN10/16
+ Áp suất làm việc: 1.6 MPa
+ Áp suất test mối nối: 1.76 MPa
+ Áp suất test thân van: 2.4 MPa
+ Nhiệt độ hoạt động: -10°C đến 80°C
+ Chất liệu: gang cầu, đĩa van bọc cao su EPDM

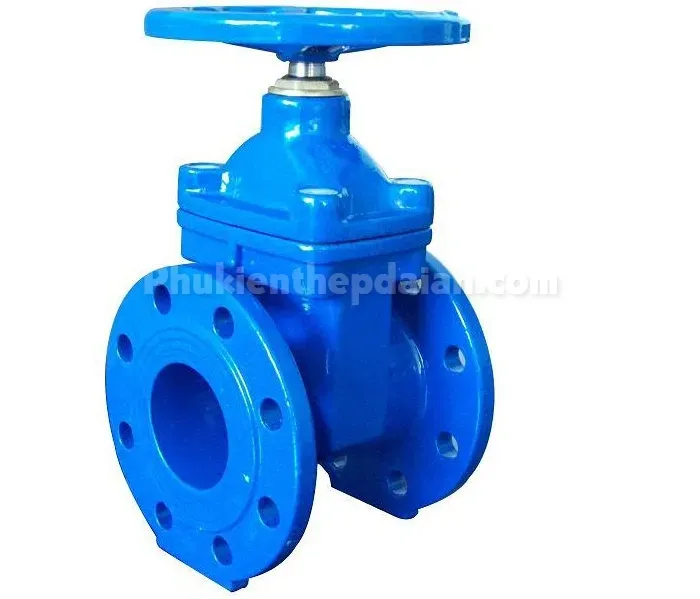

2. Van cổng ty chìm tay quay

Đây là dòng van cổng ty chìm thông dụng nhất, với tay quay gắn trực tiếp trên nắp van. Người dùng có thể dễ dàng điều khiển trạng thái van bằng tay.
- Ưu điểm: thao tác dễ, vận hành đơn giản, phù hợp môi trường công nghiệp, xử lý nước, PCCC.
- Yêu cầu: cần không gian thao tác rộng, an toàn cho người vận hành.
- Tiêu chuẩn kỹ thuật:
+ Tiêu chuẩn sản xuất: BS 5163
+ Mặt bích: EN 1092 PN10/16
+ Áp suất làm việc: 1.6 MPa
+ Áp suất test mối nối: 1.76 MPa
+ Áp suất test thân van: 2.4 MPa
+ Nhiệt độ hoạt động: -10°C đến 80°C
+ Ứng dụng: xử lý nước, cấp thoát nước, hệ thống điều áp.
