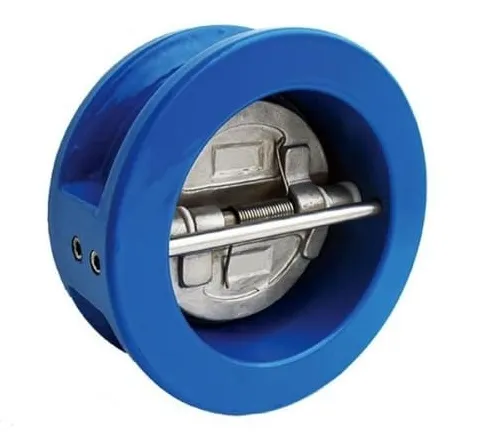

Van một chiều cánh bướm - PN16

Với hơn 10 năm cung cấp thiết bị công nghiệp, Inox Kim An Khánh đã lắp đặt hàng trăm bộ van một chiều gang cánh bướm cho hệ thống cấp nước, PCCC, HVAC và xử lý nước thải. Đây là dòng van có cấu tạo cánh mở hai bên như cánh bướm, tích hợp lò xo đàn hồi, cho phép chất lỏng đi qua một chiều duy nhất và tự động đóng khi áp lực ngừng. Nhờ thiết kế gọn nhẹ, bền bỉ, chịu áp lực lên tới PN40, van đáp ứng tốt cả môi trường khắc nghiệt.

Thông số kỹ thuật van một chiều cánh bướm - PN16

Kích thước van: DN50 – DN1200.
Vật liệu thân van: gang, thép cacbon, Inox,
- Cánh van: Inox/ Thép cacbon.
- Gioăng đệm: NBR/ EPDM/ Viton/ Inox.
- Lò xo, chốt, vòng đệm: Thép không gỉ.
- Sơn phủ: Epoxy dày 250 Micron.
- Đĩa van : Đồng
- Đệm : cao su
- ÁP lực làm việc: PN16
- Áp suất làm việc: 10kgf/cm2 – 25kgf/cm2.
- Nhiệt độ làm việc : 80oC
Ứng dụng: dùng cho đường ống nước, ống dẫn khí dầu

Năm 2025, Kim An Khánh cung cấp 48 bộ van DN300 cho dự án nhà máy xử lý nước tại Bình Dương, hoạt động ổn định sau 12 tháng mà không ghi nhận rò rỉ.

Đặc điểm cấu tạo van một chiều cánh bướm - PN16

- Cánh van kép: Mở ra hai bên khi có dòng chảy, đóng nhanh khi áp lực ngừng.
- Lò xo trung tâm: Đảm bảo đóng kín, ngăn dòng chảy ngược, hạn chế búa nước.
- Thân gang phủ epoxy: Kháng ăn mòn, phù hợp môi trường ẩm hoặc nước biển lợ.
- Khắc thông tin trên thân: Kích thước và áp lực giúp nhận diện và bảo trì dễ dàng.

Nguyên lý hoạt động van một chiều cánh bướm

Khi dòng chảy tác động, áp lực đẩy hai cánh mở ≤90° để môi chất đi qua. Lò xo giúp cánh van tự đóng khi dòng ngừng, ngăn hoàn toàn dòng chảy ngược. Cơ chế này giúp bảo vệ bơm, tránh sự cố áp lực ngược gây hư hại.

Ưu điểm & Nhược điểm van một chiều cánh bướm

Ưu điểm: Hoạt động hoàn toàn tự động, không tốn nhân lực vận hành.
- Lắp đặt nhanh, phù hợp nhiều kích thước đường ống.
- Bền, chống ăn mòn, chịu áp lực tốt.
- Ngăn chặn búa nước hiệu quả.

Nhược điểm:
- Không phù hợp ống nhỏ hơn DN50.
- Lò xo cần kiểm tra định kỳ, tránh mất đàn hồi.

Ứng dụng thực tế  van một chiều cánh bướm

- Hệ thống cấp thoát nước: Tại các nhà máy, khu đô thị.
- PCCC: Ngăn dòng nước hồi ngược gây hỏng bơm.
- HVAC: Trong hệ thống làm mát công nghiệp.
- Xử lý nước thải: Ngăn nước bẩn chảy ngược.

Hướng dẫn chọn mua van một chiều cánh bướm - PN16

- PN10: Hệ thống dân dụng, áp lực thấp.
- PN16 – PN25: Nhà máy, PCCC, công nghiệp nặng.
- Đĩa inox: Môi trường ăn mòn cao.
- Đĩa gang: Giải pháp tiết kiệm chi phí cho hệ thống nước sạch.
