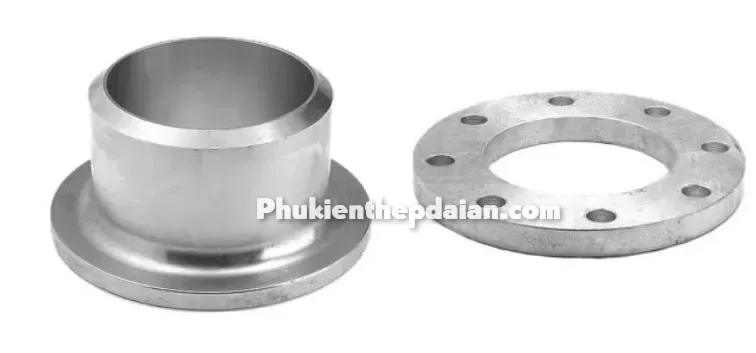

Mặt bích nối lỏng ANSI

Trong nhiều dự án công nghiệp, việc lựa chọn đúng tiêu chuẩn mặt bích quan trọng không kém việc chọn đúng vật liệu đường ống. Chỉ cần sử dụng sai tiêu chuẩn kết nối, toàn bộ hệ thống có thể không lắp ghép được với van, bơm hoặc thiết bị nhập khẩu, kéo theo chi phí thay thế và thời gian thi công tăng đáng kể.

Đối với các hệ thống dầu khí, hóa chất, hơi nóng hoặc nhà máy sử dụng thiết bị theo tiêu chuẩn Hoa Kỳ, mặt bích ANSI/ASME luôn là lựa chọn được ưu tiên nhờ khả năng chịu áp lực cao, tính đồng bộ và độ kín ổn định. Bài viết dưới đây sẽ giúp bạn hiểu rõ khi nào nên sử dụng mặt bích nối lỏng ANSI, cách lựa chọn đúng cấp áp lực, kiểu kết nối và vật liệu để đảm bảo hệ thống vận hành an toàn trong thời gian dài.

Khi Nào Nên Chọn Mặt Bích  Nối Lỏng ANSI?

Không phải mọi hệ thống đường ống đều cần sử dụng tiêu chuẩn ANSI. Tiêu chuẩn này thường xuất hiện trong các công trình có yêu cầu kỹ thuật cao như:
- Nhà máy lọc hóa dầu.
- Hệ thống khí nén áp lực lớn.
- Đường ống hơi quá nhiệt.
- Nhà máy nhiệt điện.
- Nhà máy hóa chất.
- Hệ thống LNG.
- Công trình sử dụng thiết bị nhập khẩu từ Mỹ hoặc châu Âu. Nếu hệ thống sử dụng van, bơm hoặc thiết bị theo tiêu chuẩn ASME, việc đồng bộ mặt bích ANSI sẽ giúp quá trình lắp đặt nhanh hơn và hạn chế sai lệch kích thước.

Thông số kỹ thuật Mặt bích nối lỏng ANSI

Hiểu Đúng Về Class Áp Lực Của Mặt Bích ANSI

Nhiều người cho rằng Class 300 chịu áp gấp đôi Class 150. Thực tế, cấp Class không phải là giá trị áp suất cố định mà phụ thuộc vào vật liệu chế tạo và nhiệt độ làm việc. Các cấp phổ biến gồm:
- Class 150.
- Class 300.
- Class 600.
- Class 900.
- Class 1500.
- Class 2500.
Khi nhiệt độ vận hành tăng, áp suất làm việc cho phép của cùng một cấp Class sẽ giảm theo. Vì vậy, khi lựa chọn mặt bích cần xem đồng thời cả nhiệt độ và vật liệu để tránh quá tải trong quá trình sử dụng.

Các Tiêu Chuẩn ASME Thường Gặp

Mỗi tiêu chuẩn được xây dựng cho một nhóm sản phẩm khác nhau.

- ASME B16.5: Áp dụng cho mặt bích từ 1/2" đến 24", là tiêu chuẩn phổ biến nhất trong các hệ thống công nghiệp.

- ASME B16.47: Dành cho các mặt bích kích thước lớn từ 26" đến 60", thường sử dụng trong ngành dầu khí, năng lượng và đường ống truyền tải.

- ASME B16.1: Quy định mặt bích gang cho các hệ thống áp lực thấp.

- ASME B16.36: Áp dụng cho mặt bích đo lưu lượng (Orifice Flange).

- ASME B16.20 và B16.21: Quy định tiêu chuẩn gioăng kim loại và gioăng phi kim dùng cho kết nối mặt bích.



Ứng Dụng Thực Tế Của Nối Lỏng Mặt Bích ANSI

Hiện nay, mặt bích ANSI được sử dụng trong nhiều ngành công nghiệp yêu cầu độ kín và độ bền cao. Tiêu biểu gồm:
- Dầu khí
- Hóa chất.
- Điện lực.
- Lọc hóa dầu.
- Hệ thống cấp thoát nước công nghiệp.
- HVAC.
- Nhà máy thực phẩm.
- Đóng tàu.
- Công nghiệp giấy.
- Nhà máy nhiệt điện.
Trong các hệ thống này, việc sử dụng đúng tiêu chuẩn mặt bích giúp đảm bảo khả năng lắp ghép với thiết bị nhập khẩu và giảm thời gian bảo trì.

Đơn Vị Cung Cấp Mặt Bích Nối Lỏng ANSI Theo Tiêu Chuẩn Quốc Tế

Mặt bích ANSI là lựa chọn phù hợp cho các hệ thống yêu cầu khả năng chịu áp lực cao, độ kín ổn định và tính đồng bộ với thiết bị theo tiêu chuẩn quốc tế. Việc lựa chọn đúng cấp Class, vật liệu và kiểu kết nối ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành an toàn, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị trong suốt quá trình khai thác. Kim An Khánh cung cấp đầy đủ các dòng mặt bích ANSI từ Class 150 đến Class 2500 với nhiều lựa chọn về vật liệu và kiểu kết nối. Khách hàng được hỗ trợ:
- Tư vấn lựa chọn đúng cấp áp lực.
- Đồng bộ mặt bích, gioăng và bulông.
- Báo giá theo từng dự án.
- Cung cấp đầy đủ CO, CQ.
- Giao hàng trên toàn quốc. Hotline: 090 461 5596
